Warmteterugwinning boven de verwachtingen

Clayton of Belgium leverde afvoergasketels als onderdeel van een opmerkelijk groot energiebesparingsproject in de Agfa warmtekrachtkoppelingsinstallatie (WKK) in België. Hier heeft de warmteterugwinning de verwachtingen overtroffen en een opmerkelijk totaalrendement van meer dan 100% opgeleverd.

In een traditionele elektriciteitscentrale - waar de productie van elektriciteit het hoofddoel is - gaat een grote hoeveelheid energie verloren in de koelcycli. In een warmtekrachtkoppelingsinstallatie (WKK) is de warmteproductie echter de eerste prioriteit en worden elektriciteit en warmte gelijktijdig geproduceerd. Om deze reden is het energieverbruik in een WKK-centrale veel lager dan in een op zichzelf staande elektriciteitscentrale voor dezelfde hoeveelheid elektriciteit en ligt het totale rendement normaal rond de 86%. In de Agfa-installatie is berekend dat, uitgaande van de lagere calorische waarde van de brandstof die wordt gebruikt om de centrale aan te drijven, 20 megawatt aardgas ongeveer 21 megawatt warmte en elektriciteit oplevert.

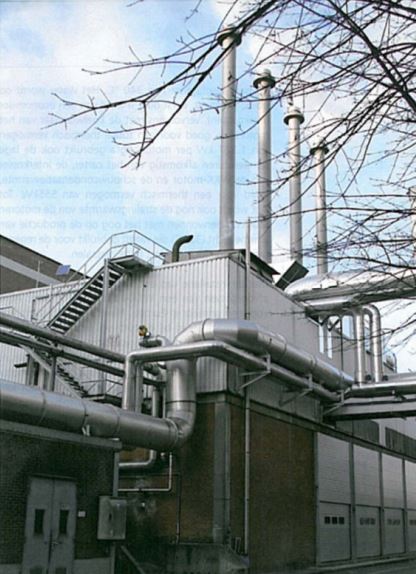

Deze uitstekende prestatie was mogelijk door motoren met een hoog elektrisch rendement te gebruiken en door alle beschikbare warmte te recycleren. In de centrale draaien vier gasmotoren tegelijk en elke motor is uitgerust met een Clayton afvoergasketel die de warmte in twee fasen terugwint om stoom te produceren bij een druk van 20 barg en een temperatuur van 340 °C. Deze oververhitte stoom wordt gebruikt om de pompen van het airconditioningsysteem aan te drijven, wat een grote hoeveelheid energie vergt.

Verdere energiebesparingen worden bereikt door de voorverwarming van het ketelvoedingswater in een afvalgas economiser en van de motorblokkoeling. Agfa maakt zelfs gebruik van de lage temperatuur warmte van de motorintercooler en van de lage temperatuur van de schoorsteen. Ten slotte wordt de stralingswarmte die door de motoren wordt uitgeworpen, gerecycleerd om warme lucht te leveren voor de regeneratie van de luchtdrogers in de omkastingkamers.

Een bijkomende bonus voor Agfa is dat het energiebesparingscertificaten van de Vlaamse energieregulator aantrekt die kunnen worden verhandeld met andere elektriciteitsproducenten om een subsidie voor energiebesparing te verkrijgen. De rookgasketels werden in 2006 geleverd en er werd geschat dat de kosten binnen twee jaar zouden worden terugverdiend.

De engineering specialisten van Agfa concentreren zich op het optimale gebruik van de teruggewonnen warmte, integreren deze technologie in hun eigen proces en bieden hun expertise aan de bredere industrie aan.
